一、剛性防水材料施工

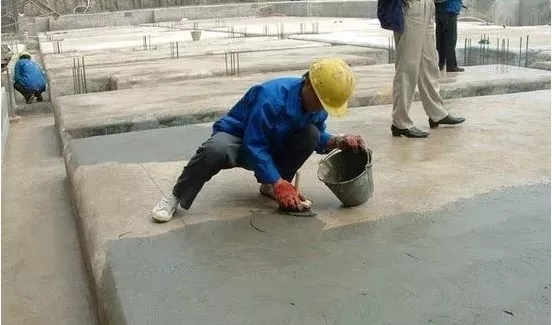

剛性防水材料的施工即主要指防水砂漿或防水混凝土的施工。

剛性防水材料，是指以水泥、砂、石骨料為原材料，或摻加少量外加劑、高分子聚合物等材料，通過合理調(diào)整水泥砂漿、混凝土的配合比，減少或抑制孔隙率，改善孔隙結(jié)構(gòu)特性，增加各材料界面間的密實(shí)性等方法配制而成的具有一定抗?jié)B能力的水泥砂漿、混凝土類的防水材料。

二、涂膜防水材料施工

防水涂料(也稱涂膜防水材料)是一種流態(tài)或半流態(tài)物質(zhì)，涂刷在基層表面，經(jīng)溶劑或水分揮發(fā)，或各組分間的化學(xué)反應(yīng)，形成有一定彈性的薄膜，使表面與水隔絕，起到防水、防潮作用。

我國防水涂料的研制和應(yīng)用始于60年代，最初主要是瀝青基防水涂料，近十多年來已由傳統(tǒng)的以瀝青為基材的防水涂料向高聚物改性瀝青防水涂料及合成高分子防水涂料發(fā)展，已研制生產(chǎn)出低、中、高檔系列產(chǎn)品，產(chǎn)量和品種豐富，促進(jìn)了建筑防水工程的發(fā)展。

涂膜防水施工按涂膜厚度劃分為薄質(zhì)涂料施工和厚質(zhì)涂料施工。薄質(zhì)涂料常采用涂刷法或噴涂法施工。厚質(zhì)涂料常采用抹壓法或刮涂法施工。由于涂料本身性能不同，所采用的工具和工藝也有所不同。根據(jù)工程的需要，涂料防水可做成單純涂膜層或加胎體增強(qiáng)材料涂膜（加玻璃絲布或化纖、聚酯纖維氈）做成一布二涂、二布三涂、多布多涂。

三、 防水卷材施工

防水卷材是建筑防水材料的重要品種。通?？煞譃橐詾r青為基本原料的瀝青防水卷材、以高聚物改性瀝青為基本原料的高聚物改性瀝青防水卷材和以合成高分子材料為基本原料的合成高分子防水卷材三大類。前一類是傳統(tǒng)的防水卷材，然而其胎體材料得到了新的開發(fā)和應(yīng)用，在我國防水工程中仍然有一定的使用；而后兩類防水卷材則代表了防水卷材的發(fā)展方向，由于其優(yōu)越的性能，是我國今后大力開發(fā)和應(yīng)用的新型防水卷材。

卷材防水常用的施工方法有熱粘法、冷粘法、熱熔法、自粘法、機(jī)械固定法；埋置法施工等。

四、 金屬板（片）材防水施工

金屬板（片）材防水主要用于采用金屬板材作為屋蓋材料，將結(jié)構(gòu)層和防水層合二為一的屋蓋系統(tǒng)。金屬板材的種類很多，有鋅板、鍍鋁鋅板、鋁合金板、鋁鎂合金板、鈦合金板、銅板、不銹鋼板等。厚度一般為0.4～1.5mm，板的表面一般進(jìn)行涂裝處理。由于材質(zhì)及涂層質(zhì)量的不同，其壽命長短不一，有的壽命可達(dá)50年以上；板的制作形狀有多種多樣，有的為復(fù)合板，即將保溫層復(fù)合在兩層金屬板材之間，也有的為單板；板的施工方式不同，有的板在工廠加工好后現(xiàn)場(chǎng)組裝，有的根據(jù)屋面工程的需要在現(xiàn)場(chǎng)加工；保溫層有的在工廠復(fù)合好，也可以在現(xiàn)場(chǎng)制作。所以金屬板材屋面形式多樣，從大型公共建筑到廠房、庫房、住宅等均有使用。

五、 密封材料防水施工

建筑上所用的密封材料是指填充于建筑物的接縫、裂縫、門窗框、玻璃用邊以及管道接頭或與其它結(jié)構(gòu)的連接處起水密、氣密作用的材料。

常用的密封材料主要有改性瀝青密封防水材料和合成高分子密封防水材料兩大類，它們的性能差異較大，施工方法應(yīng)根據(jù)具體材料而定，常用的施工方法有冷嵌法和熱灌法兩類。

六、 灌漿堵漏材料施工

灌漿堵漏材料施工一般是指將由化學(xué)材料配制的漿液，通過鉆孔埋設(shè)灌漿嘴，使用壓力將其注入結(jié)構(gòu)裂縫中，經(jīng)其擴(kuò)散、凝固，達(dá)到防水、堵漏、補(bǔ)強(qiáng)、加固的目的。常用于修補(bǔ)較深的混凝土結(jié)構(gòu)裂縫。根據(jù)灌漿的壓力和速度，可分為高壓快速灌漿法和低壓慢速灌漿法。

1.3.2 按施工時(shí)是否采用加熱操作劃分

一、熱熔法施工

熱熔法施工是指高聚物改性瀝青熱熔卷材的鋪貼方法。熱熔卷材是一種在工廠生產(chǎn)過程中底面即涂有一層軟化點(diǎn)較高的改性瀝青熱熔膠的卷材。其鋪貼時(shí)不需涂刷膠粘劑，而用火焰烘烤熱熔膠后直接與基層粘貼。這種方法施工時(shí)受氣候影響小，對(duì)基層表面干燥程度要求相對(duì)較寬松，但烘烤時(shí)對(duì)火候的掌握要求適度。用于屋面工程時(shí)，熱熔卷材可采用滿粘法或條粘法鋪貼。

二、 冷粘法施工

冷粘貼施工通常是指鋪貼卷材時(shí)所用的膠結(jié)材料是冷膠料，施工時(shí)不需加熱，高聚物改性瀝青防水卷材，尤其是合成高分子防水卷材多采用冷粘貼施工法。

卷材冷粘貼施工時(shí)，膠結(jié)材料通常是依據(jù)卷材性能配套選用的，而且卷材搭接縫處的膠粘劑與基層膠粘劑有時(shí)是不同的。這主要是因?yàn)榇罱涌p處的膠粘劑對(duì)粘結(jié)力要求更強(qiáng)，而與基層粘結(jié)的粘結(jié)力可適當(dāng)降低。因此施工時(shí)應(yīng)注意不要錯(cuò)用、混用。膠粘劑的選用一般在卷材說明書上注明或隨卷材配套供應(yīng)。

由于卷材冷粘貼施工時(shí)，不需要熬制瀝青等工作，因此給施工帶來了很大的方便，而且還減少了環(huán)境污染，改善了施工人員的勞動(dòng)條件，是一種比較理想的卷材鋪貼方法。

用于屋面工程時(shí)，冷粘貼鋪貼卷材可采用滿粘法、條粘法、點(diǎn)粘法或空鋪法。

三、自粘法施工

自粘貼卷材施工是指自粘型卷材的鋪貼方法。自粘型卷材在工廠生產(chǎn)時(shí)，在改性瀝青卷材、合成高分子卷材、PE膜等底面涂上一層壓敏膠或膠粘劑，并在表面敷有一層隔離紙。施工時(shí)只要?jiǎng)內(nèi)ジ綦x紙，即可直接鋪貼。自粘型卷材通常有高聚物改性瀝青粘結(jié)膠、合成高分子粘結(jié)膠兩種。施工一般采用滿粘法鋪貼，為增加粘結(jié)強(qiáng)度，基層表面應(yīng)涂刷基層處理劑；干燥后應(yīng)及時(shí)鋪貼卷材。

四、焊接法施工

焊接法施工的合成高分子卷材僅有PVC（聚氯乙烯）防水卷材及PE（聚乙烯）防水卷材。卷材的鋪設(shè)與一般高分子卷材的鋪設(shè)方法相同，其搭接縫采用焊接方法進(jìn)行。焊接方法有兩種：一種為熱熔焊接（熱風(fēng)焊接），即采用熱風(fēng)焊槍，電加熱產(chǎn)生熱氣體由焊嘴噴出，將卷材表面熔化達(dá)到焊接熔合；另一種是溶劑焊（冷焊），即采用溶劑（如四氫呋喃）進(jìn)行接合。接縫方式也有搭接和對(duì)接兩種。目前我國大部分采取熱風(fēng)焊接法。

合金金屬卷材也采用焊接法施工，即采用電加熱使焊錫或焊條受熱熔化后均勻覆蓋于焊縫表面，冷卻將金屬卷材連接在一起。

1.3.3 按施工時(shí)的防水材料的攤鋪方法劃分

一、噴涂施工

涂料噴涂施工是將粘度較小的防水涂料放置于密閉的容器中，通過齒輪泵或空壓泵，將涂料從容器中壓出，通過輸送管至噴槍處，將涂料均勻噴涂于基面，形成一層均勻致密的防水膜。

噴涂施工速度快、功效高，尤其適合于各種屋面的施工。涂料噴涂結(jié)束時(shí)應(yīng)根據(jù)涂料種類，采用合適的溶劑或水及時(shí)將噴嘴、輸送管、容器等清理干凈。

二、刷涂施工

薄質(zhì)涂料可采用棕刷、長柄刷、圓滾刷等進(jìn)行人工涂刷涂布。用刷子涂刷一般采用蘸刷法，也可邊倒涂料邊用刷子刷勻。涂布時(shí)應(yīng)先涂立面，后涂平面，涂布立面最好采用蘸涂法，涂刷應(yīng)均勻一致。倒料時(shí)應(yīng)均勻倒灑，不可在一處倒得過多，否則涂料難以刷開，會(huì)造成厚薄不勻現(xiàn)象。涂刷時(shí)不能將氣泡裹進(jìn)涂層中，如遇起泡應(yīng)立即消除。涂刷應(yīng)按事先試驗(yàn)確定的遍數(shù)進(jìn)行，切不可為了省事、省力而一遍涂刷過厚。

三、 刮涂施工

厚質(zhì)涂料宜采用鐵抹子或膠皮板刮涂施工。刮涂施工時(shí)，一般先將涂料直接分散倒在基層上，用刮板來回刮涂，使其厚薄均勻，不露底、無氣泡、表面平整，然后待其干燥。流平性差的涂料待表面收水尚未結(jié)膜時(shí)，用鐵抹子壓實(shí)抹光。抹壓時(shí)間應(yīng)適當(dāng)，過早抹壓，起不到作用；過晚抹壓，會(huì)使涂料粘住抹子，出現(xiàn)月牙形抹痕。

四、 嵌填施工

嵌填施工主要指密封材料的施工。密封材料的嵌填操作可分為熱灌法和冷嵌法施工。改性瀝青密封材料常用熱灌法施工，而合成高分子密封材料常用冷嵌法施工。

采用熱灌法工藝施工的密封材料需要在現(xiàn)場(chǎng)加熱，使其具有流動(dòng)性后使用。熱灌法適用于平面接縫的密封處理。冷嵌法施工大多采用手工操作，用膩?zhàn)拥痘蚬蔚肚短睿^先進(jìn)的有采用電動(dòng)或手動(dòng)嵌縫槍進(jìn)行嵌填的。

1.3.4 按防水工程部位劃分

一、屋面防水工程

屋面防水是指防止雨水從屋面侵入室內(nèi)?，F(xiàn)在對(duì)屋面還有綜合利用的要求，如作活動(dòng)場(chǎng)所、停車場(chǎng)、屋頂花園、蓄水隔熱、種植屋面等，這些屋面對(duì)防水層的要求則更高。

二、衛(wèi)生間及樓地面防水工程

衛(wèi)生間及樓地面防水是防止生活、生產(chǎn)用水和生活、生產(chǎn)污水滲漏到樓下，或通過隔墻滲入其它房間。衛(wèi)生間和某些生產(chǎn)車間管道多、設(shè)備多，用水量集中，飛濺嚴(yán)重，酸堿液體也很多，有時(shí)不但要求防止?jié)B漏，還要防止酸堿液體的侵蝕，尤其對(duì)于化工生產(chǎn)車間。

三、地下防水工程

地下工程是指工業(yè)與民用建筑地下工程、防護(hù)工程、市政隧道、山嶺及水底隧道、洞庫、地下鐵道等建筑物和構(gòu)筑物。地下工程防水是對(duì)地下工程進(jìn)行防水設(shè)計(jì)、防水施工和維護(hù)管理等各項(xiàng)技術(shù)工作。地下工程由于結(jié)構(gòu)復(fù)雜，施工方法特殊，受地表水、地下水、毛細(xì)管水等的滲透和侵蝕作用，以及由于人為因素引起的附近水文地質(zhì)改變的影響，其防水設(shè)防、防水施工、維護(hù)管理的難度和要求更高。

四、外墻防水工程

外墻防水是指防止雨水或外墻面清洗用水等滲入室內(nèi)。外墻防水一直以來并不被重視，因?yàn)橄啾扔谖菝妗⒌叵鹿こ?、衛(wèi)生間等部位，其滲漏量和因滲漏帶來的影響要小一些。但隨著人們對(duì)生產(chǎn)、生活環(huán)境要求的提高、屋面和地下工程滲漏率的降低，外墻防水的重要性日見顯現(xiàn)。我國對(duì)外墻防水的研究還處于起步階段，什么條件下需進(jìn)行外墻防水設(shè)防、不同構(gòu)造和墻體材料時(shí)的防水設(shè)防構(gòu)造、適用于外墻的防水材料品種的進(jìn)一步開發(fā)等都有待于更多的研究和總結(jié)。

五、儲(chǔ)水池及水中構(gòu)筑物防水工程

儲(chǔ)水池、儲(chǔ)液池防水是防止水或液體往外滲漏，設(shè)在地下的還要防止地下水往里滲透。所以除儲(chǔ)水（液）池結(jié)構(gòu)本身具有防水（液）能力外，一般將防水層設(shè)在內(nèi)部，且要求使用的防水材料不會(huì)污染水質(zhì)（液體）或不被儲(chǔ)液所腐蝕，多數(shù)采用無機(jī)類材料，如聚合物砂漿及水泥基類防水材料等。

六、橋梁防水工程

隨著我國改革開放的不斷深入，全國各地交通設(shè)施迅猛發(fā)展，近二十多年來，北京、上海、天津、廣州等大中城市相繼修建了一大批城市大跨度橋梁、高架橋、立交橋等城市橋梁，高速公路、一級(jí)公路等高等級(jí)公路更是每年以上萬公里的速度增加。然而，不少橋梁不做防水或采用的防水材料不當(dāng)造成橋梁出現(xiàn)滲水，使鋼筋銹蝕，鋪裝層剝落，堿骨料反應(yīng)，由鋼筋銹蝕而引起的混凝土膨脹開裂等嚴(yán)重?fù)p壞問題，嚴(yán)重影響了橋梁的堅(jiān)固性和使用壽命，行車的舒適性和安全性。近年來，人們對(duì)城市道路、橋梁防水重要性的認(rèn)識(shí)日益明晰，越來越多的橋梁開始采用橋面防水系統(tǒng)

國外發(fā)達(dá)國家，例如美國、日本、西歐諸國對(duì)橋梁均設(shè)置專門的防水層。從橋梁結(jié)構(gòu)類型、面層材料、防水技術(shù)、防水方法、使用性能、維修費(fèi)用等方面都作了詳細(xì)的規(guī)定，我國尚未有專門的路橋防水施工規(guī)范與驗(yàn)收標(biāo)準(zhǔn)。
